板金加工の基礎知識とは？種類や工程、使用する機械までわかりやすく解説

板金加工は、金属板を切断・曲げ・接合して多様な製品を形づくる重要な加工技術です。
自動車や家電、建築分野など幅広い業界で活用されており、その精度や柔軟性は製品品質を左右します。

本記事では、板金加工の基礎知識から他加工法との違い、用途別の種類、工程フロー、材料特性、設備、コスト削減の考え方まで体系的に整理し、実務に役立つ理解を深めます。

板金加工とは？基礎知識と他加工法との違い

板金加工は、金属板を切断・曲げ・接合して多様な形状を生み出す加工技術です。

自動車や家電、建築分野など幅広い製品に用いられ、高精度かつ柔軟な対応力を持つ点が特長です。
プレス加工や切削加工との違い、さらに精密板金と一般板金の用途差を理解することで、最適な加工法の選択につながります。

以下で基礎から整理します。

板金加工の定義と基本的な特徴

板金加工とは、金属板を切断・曲げ・接合して製品形状を作る加工法です。

薄板化により軽量化するとともに、強度を調整することで、自動車や家電、建築部材など身近な製品に幅広く活用されています。
専用設備により微細な寸法調整や複雑形状にも対応でき、材質や板厚に応じた最適な方法を選定することで品質と耐久性を確保できる点が大きな特長です。

弾性変形・塑性変形とは

板金加工では、金属が力を受けた際に生じる「弾性変形」と「塑性変形」の理解が重要です。
弾性変形とは、力を取り除くと元の形状に戻る変形を指します。

一方で塑性変形は、外力によって材料の形状が恒久的に変化する現象です。
曲げ加工やプレス加工では、この塑性変形を利用して金属板を所定の形状に成形します。
ただし弾性回復（スプリングバック）が生じるため、設計や曲げ角度の補正を考慮することが高精度な板金加工には欠かせません。

プレス加工や切削加工との比較

板金加工は、プレス加工や切削加工と異なる特性を持ちます。
プレス加工は大量生産向きですが金型費用が高額になりやすく、切削加工は高精度な反面、加工時間が長くなる傾向があります。

板金加工は、量産用の専用プレス金型を新規製作せずに対応できるケースが多く、試作や小ロットで初期費用を抑えやすいのが特徴です。
一方で曲げ加工やパンチングでは工具（型）を用いるため、用途に応じた設備・工具選定を要します。

したがって、各用途に応じた選択が重要となるのです。

精密板金と一般板金の用途の違い

精密板金と一般板金は、求められる精度や用途が異なります。
精密板金は産業機器や電子機器など高い寸法精度が必要な分野で用いられ、薄板を用いて厳密な公差管理を行います。

一方、一般板金は建築部材や自動車外装など、強度や耐久性を重視する用途に適しています。
目的に応じて加工レベルを見極めることが重要です。

用途によって異なる板金加工の主な種類

板金加工には用途別に複数の種類があり、分野ごとに求められる性能や加工精度が異なります。

産業機器向けの精密板金、建物を守る建築板金、自動車分野で活躍する自動車板金など、それぞれ特有の役割を担います。
用途に応じた特性を理解することで、製品品質と耐久性の向上につながるわけです。

以下で代表例を解説します。

産業機器に使われる機械板金（精密板金）

機械板金、特に精密板金は、産業機器の内部構造や外装部品に用いられる高精度加工です。
産業機器や電子機器向けに厳しい寸法公差が求められることが多いため、設備と工程管理により高精度な寸法管理を行います。

レーザー加工機やCNC設備を活用して複雑形状にも対応します。
厳密な公差管理により装置の性能や耐久性を左右する部品を安定して製造できる点が強みで、高品質な機器づくりを支える重要技術です。

建物の屋根や外壁を扱う建築板金

建築板金は、屋根や外壁、雨樋などを加工する技術です。
トタンやガルバリウム鋼板、ステンレスなどを用い、耐候性と耐久性を確保しながら建物を雨風から守ります。

日本の気候条件に対応する施工精度が求められ、美観も重要な要素です。
機能性とデザイン性を両立させることで、長期的な建物保護を実現します。

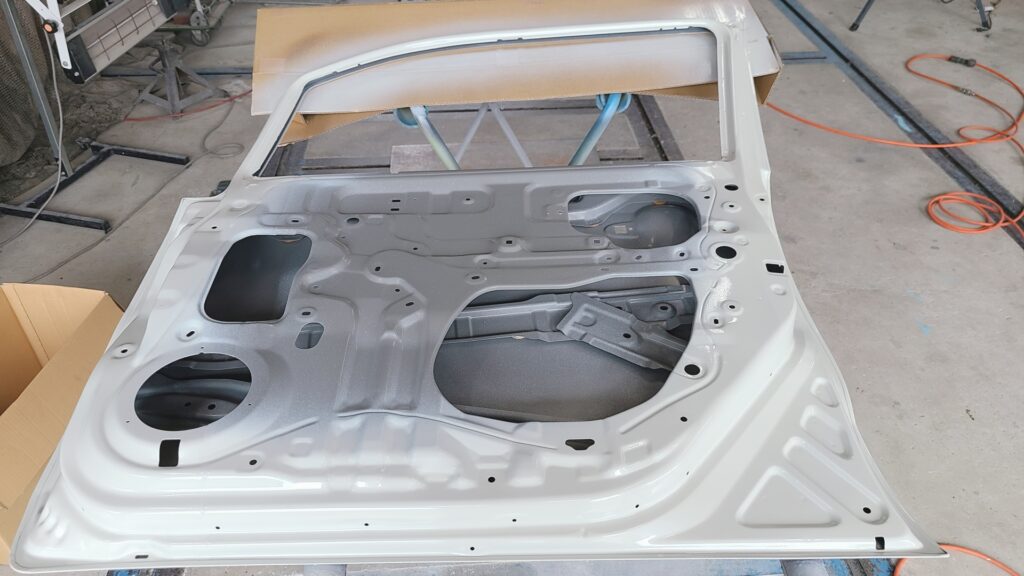

自動車のボディ修理や製造を行う自動車板金

自動車板金の分野は、車体の修理や製造に関わる加工分野です。
主に2種類に分けられ、自動車板金では事故や劣化で損傷したボディを修復し、安全性と外観を回復させる役割を担います。

一方、製造工程では、軽量化と強度確保を両立させる加工が行われ、燃費や走行性能の向上にも寄与します。
修理と製造の両面で車両性能を支える重要な技術です。

図面から完成まで！板金加工の一般的な工程フロー

板金加工は、設計図面を起点に複数の工程を経て完成します。
CAD展開でデータを作成し、材料を切り出す抜き工程、曲げ加工、溶接や仕上げへと進みます。

各工程の精度が最終品質を左右するため、流れを理解することが重要です。
工程全体を把握することで、効率化や不良防止にもつながります。

以下で具体的に解説します。

①展開

展開とは、立体形状となる製品を平面状態の金属板に置き換える設計工程です。
CADやCAMソフトを用いて部品の形状を展開図として作成し、切断や曲げの位置を正確に定義します。

この段階で曲げ代や板厚、スプリングバックを考慮して寸法を補正することが重要です。
展開精度が低いと後工程で寸法誤差が発生するため、設計段階でのデータ作成が製品品質と加工効率を左右します。

②抜き・切断

抜き・切断工程では、展開図に基づいて金属板から必要な形状を切り出します。
レーザー加工機やタレットパンチプレスなどの設備を使用し、高精度かつ効率的に加工を行います。

材料の板厚や形状によって最適な切断方法を選択することで、加工精度と歩留まりを向上させることが可能です。
この工程での精度が後工程の曲げや組み立ての品質に大きく影響するため、安定した加工条件の管理が求められます。

③バリ取り

切断加工の後には、金属の端部に発生するバリを除去するバリ取り工程を行います。
バリが残ると組み立て時の精度低下や作業者の安全性に影響するため、確実な処理が必要です。

専用のバリ取り機や研磨工具を用いてエッジを整え、表面を滑らかに仕上げます。
この工程によって製品の外観品質が向上し、後工程の曲げや溶接の精度も安定します。

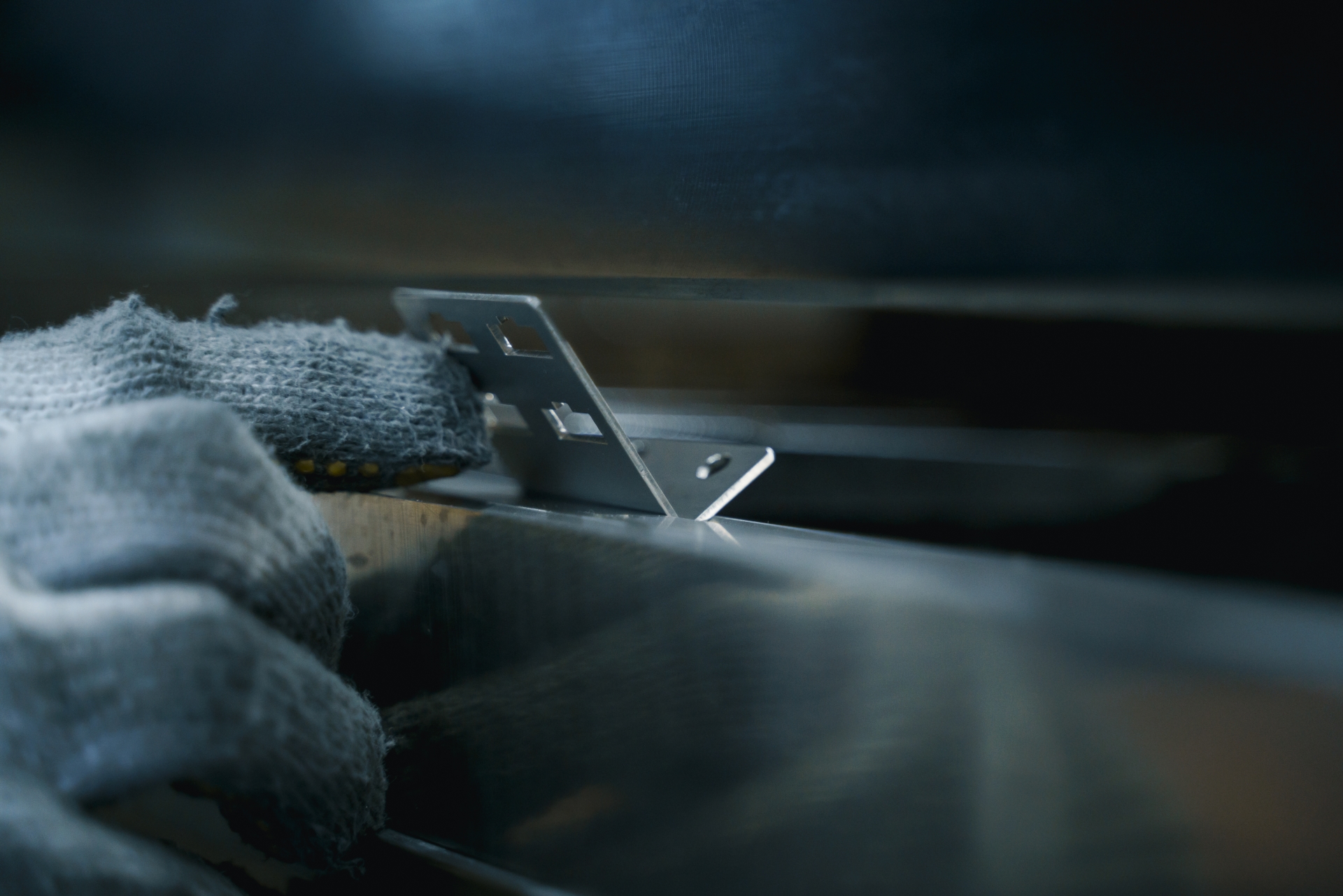

④ベンディング

ベンディングは、プレスブレーキを使用して金属板を所定の角度に曲げる工程です。
曲げ角度や位置は展開設計に基づいて設定され、製品形状を決定する重要な工程となります。

材料の板厚や材質によって曲げ半径や加圧条件を調整する必要があります。
また弾性回復による角度変化を考慮して加工条件を設定することで、高精度な曲げ加工を実現可能です。

⑤溶接

溶接は、曲げ加工された部品同士を接合して製品形状を完成させる工程です。
TIG溶接やスポット溶接など、材料や用途に応じた溶接方式を選択します。

溶接品質は製品の強度や耐久性に直結するため、適切な熱管理と熟練した作業が求められます。
また歪みを抑えるために溶接順序や固定方法を工夫することが、安定した製品品質の確保につながるのです。

⑥仕上げ

仕上げ工程では、製品の外観や耐久性を高めるための表面処理を行います。
研磨や塗装、メッキなどの処理を施すことで、耐食性や美観を向上させることが可能です。

用途によっては粉体塗装やアルマイト処理などが採用される場合もあります。
この工程は製品の最終品質に直結するため、使用環境や機能要件に合わせた処理方法の選定が重要です。

⑦組み立て

組み立て工程は、加工された各部品をボルトやリベット、溶接などで一体化する工程です。
部品精度が高いほど組み立て作業はスムーズに進み、製品品質の安定にもつながります。

電子機器筐体や産業機械部品などでは、内部機構との適合性も確認しながら組み立てを行います。
効率的な組み立て設計を行うことで、生産性向上とコスト削減を同時に実現できるわけです。

⑧検査

最終工程では、完成した製品が設計図面どおりに仕上がっているかを確かめます。
寸法測定や外観検査、強度確認などを実施し、不良品の流出を防止します。

近年は三次元測定機や画像検査装置を活用した高精度な検査も導入されています。
この工程を徹底することで品質保証体制を強化し、安定した製品供給が叶うのです。

板金加工で使用される代表的な金属材料の特性

板金加工では、材料特性が製品性能を左右します。
鉄鋼、ステンレス、アルミニウムなどは強度や耐食性、軽量性に違いがあります。

用途に応じて最適な材料を選定することが、品質向上とコスト最適化の鍵です。
それぞれの特性を理解することで、設計段階から合理的な判断が可能になります。

以下で代表材料を解説します。

鉄鋼材料（SPCC・SECC）の種類と特徴

SPCCは冷間圧延鋼板で、加工性とコスト面に優れ、多くの製品に用いられます。
SECCは電気亜鉛メッキ鋼板で、耐食性を高めた材料です。

屋外や湿度の高い環境ではSECCが適し、コスト重視ならSPCCが選ばれる傾向があります。
用途と使用環境を踏まえた材料選定が重要です。

ステンレス鋼（SUS304・SUS430）の強み

SUS304は耐食性と溶接性に優れ、食品機器や化学設備などに適しています。
SUS430は磁性を持つフェライト系で、比較的低コストかつ耐熱性が特長です。

用途や環境条件によって適切な鋼種を選ぶことが品質確保につながります。
特性理解が長期耐久性を左右します。

軽量なアルミニウムやその他の非鉄金属

アルミニウムは軽量で耐食性に優れ、航空機や自動車部品で広く活用されます。
軽量化による燃費向上や取り扱いやすさが利点です。

銅は導電性、チタンは高強度と耐食性、真鍮は加工性に優れます。
各特性を活かした選択が性能向上とコスト最適化につながります。

高品質な板金加工を実現する主要な機械設備

高品質な板金加工には適切な設備選定が不可欠です。
レーザー加工機、タレットパンチプレス、プレスブレーキなどが主要設備として挙げられます。

それぞれの特性を理解し使い分けることで、精度向上と効率化を両立できます。
設備選択は製品品質と生産性を左右する重要な要素です。

以下で代表設備を解説します。

バリ取り機

バリ取り機は、切断や打ち抜き加工の後に発生するバリを効率的に除去するための専用設備です。
手作業による研磨と比べて処理品質を均一に保ちやすく、さらに作業時間を大幅に短縮できる点が大きな特長です。

ブラシ式やベルト研磨式、回転ブラシ式など複数の方式があり、材料の種類や板厚に応じて最適な機種を選定します。
また自動化ラインに組み込むことで加工後の仕上げ工程を安定させ、製品の安全性や外観品質の向上にもつながります。

レーザー加工機とタレットパンチプレス

レーザー加工機は、高速かつ高精度で複雑形状を切断できる設備です。
微細加工や試作にも適し、柔軟な生産に対応します。

タレットパンチプレスは多様な工具を用いて穴あけや打ち抜きを効率的に行え、大量生産で有用です。
両設備を使い分けることで加工効率と品質を高められます。

プレスブレーキ（ベンディングマシン）の役割

プレスブレーキは金属板を所定角度に曲げるための機械です。
曲げ精度が製品寸法や外観に直結するため、高い操作精度が求められます。

近年は数値制御化が進み、安定した加工が可能です。
板金加工における形状形成の中核設備として重要な役割を担います。

TIG溶接機やスポット溶接機などの接合設備

TIG溶接機は高品質な仕上がりが求められる製品に適し、非鉄金属の接合にも対応します。
スポット溶接機は薄板の迅速な接合に向き、自動車製造などで多用されます。

用途に応じた溶接方式の選択が、強度と生産性を両立させる鍵です。
接合設備は製品完成度を左右する重要要素です。

板金加工のポイント

板金加工では、材料特性・設計精度・加工工程の管理が製品品質を大きく左右します。

たとえば曲げ加工ではスプリングバックを考慮した設計補正が必要となり、さらに切断精度や溶接品質の管理も欠かせません。
また材料の板厚や強度、用途に応じて適切な設備と加工条件を選定することで、不良の発生を抑えながら効率的な生産が可能になります。
したがって設計・加工・品質管理を一体で考えることが、安定した板金加工を実現する重要なポイントといえます。

板金加工を採用するメリットとコストダウンのコツ

板金加工は、金型を抑えながら多品種少量生産に対応できる点が大きな利点です。

設計変更にも柔軟で、試作から量産まで幅広く活用できます。
加工限界や公差を理解し設計に反映することで、品質維持とコスト削減を両立できるわけです。

以下で具体的なポイントを解説します。

金型コストを抑えて多品種少量生産に対応

板金加工では金型を用いない方法を活用することで初期費用を抑えやすくなります。
レーザー加工機やタレットパンチプレスを活用すれば、形状変更にも柔軟に対応可能です。

設計を簡素化し工程を削減する工夫も有効です。
設備活用と設計最適化がコスト削減の鍵となります。

設計段階で知っておきたい加工限界と公差

加工限界とは実現可能な寸法や形状の範囲を指します。
これを理解することで不良低減と効率向上が図れます。

公差設定は機能確保とコスト抑制のバランスが重要です。
過度に厳しい公差は加工負担を増やすため、用途に応じた合理的な設計が求められます。

コスト削減につながる板金設計のポイント

材料選定とレイアウト最適化はコスト削減の基本です。
歩留まり向上や工程簡素化を意識した設計が重要です。

過剰な形状や公差を避けることで加工時間を短縮できます。
製造視点を取り入れた設計が、品質とコストの両立を実現します。

まとめ：板金加工の基礎知識をマスターしよう

板金加工は、切断・曲げ・接合という基本工程を軸に、多様な製品を高精度に形づくる加工技術です。

プレス加工や切削加工との違いを理解し、用途別の板金種類や材料特性、設備の役割を把握することで、最適な加工選定が実現できます。
さらに、設計段階で加工限界や公差、歩留まりを意識することが、品質確保とコスト最適化の鍵となります。

基礎を体系的に押さえることが、実務での判断力向上につながるでしょう。
