製品紹介

シートレベラー:アルク社 フラットマスター

特徴

ワークへの加圧ロスを可能な限り低減することで厚板、高張力鋼板、複雑に打ち抜きされた板を平坦にするだけでなく、ワークに潜む残留応力を確実に均一化することができます。また、作業者の安全を優先した設計と省エネルギー性能にも配慮しています。

カタログダウンロード 製品紹介動画

ワーク板厚:0.5mm~60mmまでのワーク厚板に対応!

ギャップコントロール機能、オーバーロードプロテクション機能を標準搭載!

フラットマスター
アルク社 フラットマスター

フラットマスターはワーク板厚0.5mmから60mmまでの矯正が可能な油圧シリンダ搭載シリーズです。
40年以上精密レベラーを製造してきたアルク社の最新シリーズ。

ギャップコントロール機能、オーバーロードプロテクション機能を標準搭載し、クィックチェンジとローラーピックアップでメンテナンス性能を向上させ、大型タッチパネルで設定・操作で作業者の操作性を向上。

圧倒的なワーク矯正

油圧シリンダーによりワークへの加圧ロスを可能な限り低減しました
0.5mmか60mmまでのワーク矯正が可能です。
また、厚板、高張力鋼板、複雑に打ち抜きされた板を平坦にする だけでなく、ワークに潜む残留応力を確実に均一化することが出来ます。

フラットマスター

フラットマスターの特徴

独自技術により厚板から高張力鋼板、複雑な平板を平坦にするだけでなく、残留応力を均一化させます。
作業者の保護や安全性、省エネルギーにも配慮した設計です。

フラットマスター

ギャップコントロール機能

ワーク反カによる上下ローラー間の開きを瞬時に自動補正。加圧ロスを防ぎます。

オーバーロードプロテクション機能

過負荷を検知した場合、フラットマスターはローラーを停止します。同時に上部ローラーが自動上昇を行います。自動で行うため、レベラーへのダメージを自動で防ぎます。

フラットマスター フラットマスター

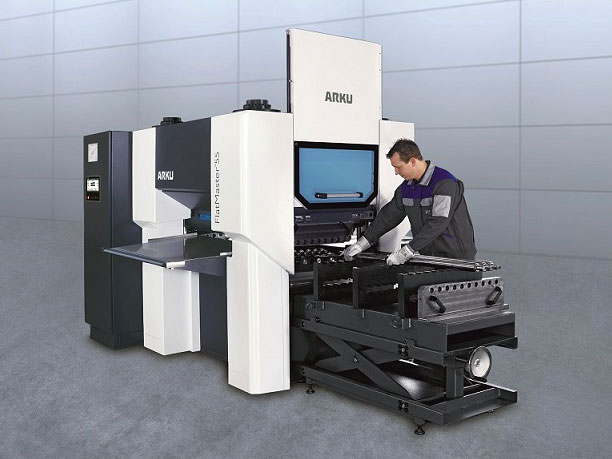

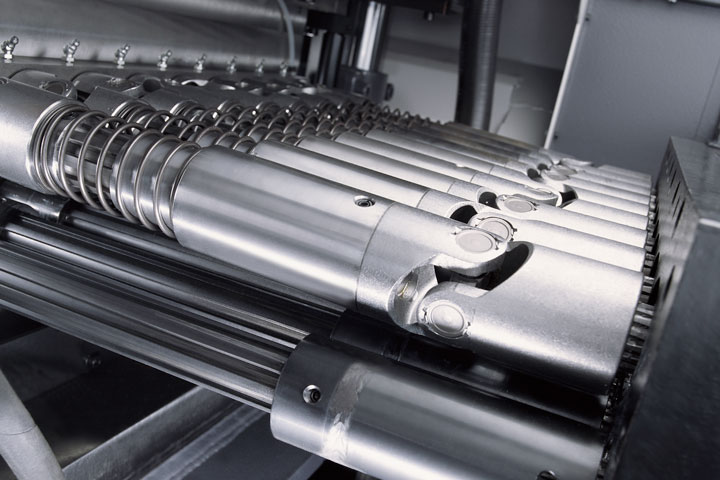

クィックチェンジとローラーピックアップ

全ローラーの着脱が可能なためメンテナンス性に優れています。
レベラーの品質はローラーのコンディションにより大きく変化します。そのため、最善のレベリング結果を維持継続していくためにはこまめなメンテナンスを求められます。

フラットマスター

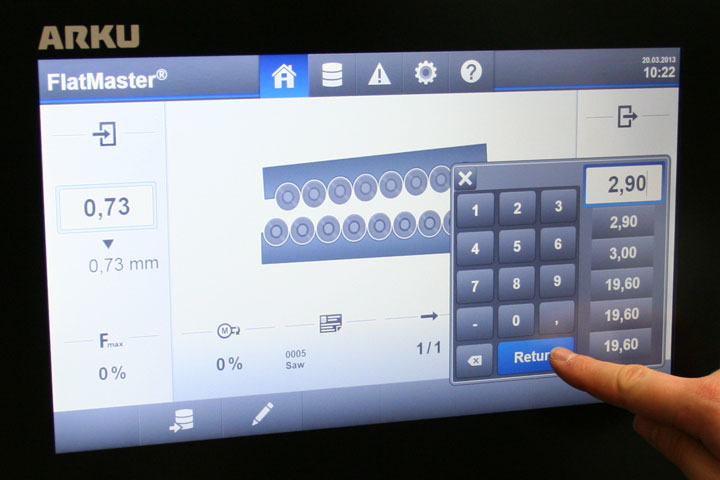

大型タッチパネルで設定・操作します

シンプルな画面構成で、視認性にも優れているので、設定・操作時の作業者負担を大きく軽減します。

フラットマスター

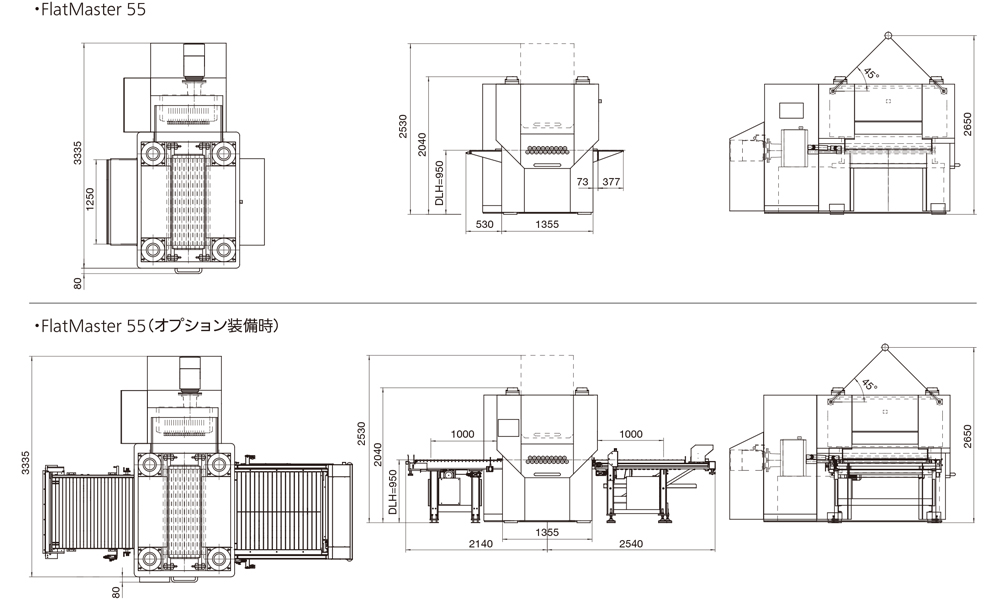

本体寸法

フラットマスター

テクニカルデータ

 テクニカル・データ   フラットマスター55  
 本体サイズ(mm)  W2335 × L3415 × H2040 
 本体重量(mm)  14000kg 
【パワーユニット部】
  主モーター  15kw 
  制御  ドライブコントローラー 
  駆動  ローラーコンベア、ギアボックス 
  機構  レべリング ローラーミル 
【油圧ユニット】
  主モーター  4kw 
  油圧ポンプ  115-120bar 
  作動油  ISO VG 46 油圧タンク 100L 
  アキュームレーター  60bar(窒素ガス)
