ヘソ取り君
端面研磨機:ヘソ取り君

ヘソ取り君は、Simple is bestを実現した、ありそうでなかったコンパクトタイプの端面研磨機です。
最大限に無駄を省いたコンパクト設計で、1〜5個程度の少量ワークの加工に特に優れており、独自開発のテーブル機能で厚板製品端面のテーパーにも対応しています。
内部には、粉塵を回収するカスボックスを内蔵しているため、作業中の粉塵を防げます。
従来のディスクグラインダーやベルトサンダーでは、取りにくかったコーナーそばの「へそ」をはじめ、「ジョイント跡」や「追い抜き継ぎ目」の除去に最適です。
さらに、作業員は両手で作業できるので狭い場所にある「へそ」も安全に除去、オプションのフットペダルを導入すれば、装置のON・OFFも簡単です。

少量小物ワークに最適

1〜5個位の少量ワークに最適。 面倒な段取り作業の必要がありません。

製品外周のへそ取りが簡単

従来のディスクグラインダやベルトサンダーで取りにくかったコーナーそばの“へそ”や“ジョイント跡”“追い抜き継ぎ目”の除去に最適!

小型軽量持ち運びに便利

無駄を最大限に省いたコンパクト設計

両手作業で安心安全・疲労軽減

フットペタル(オプション)により装置のON-OFFが可能です。 両手での作業が可能なため、狭い場所の“へそ”も安全に 除去する事が可能!

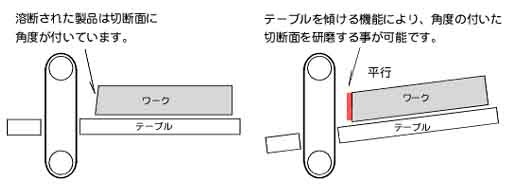

レーザーのビーム傾きに対応可能

独自開発のテーブル機能により、厚板製品端面のテーパーにも対応。安定したへそ取り性能を発揮します。

レーザーのビーム傾きに対応可能

カスボックス内蔵

作業中に粉塵をまき散らしません!

取扱上のご注意

アルミニウム・チタンなど粉塵爆発/粉塵火災を起こす可能性のある物質は絶対に加工しないで下さい。

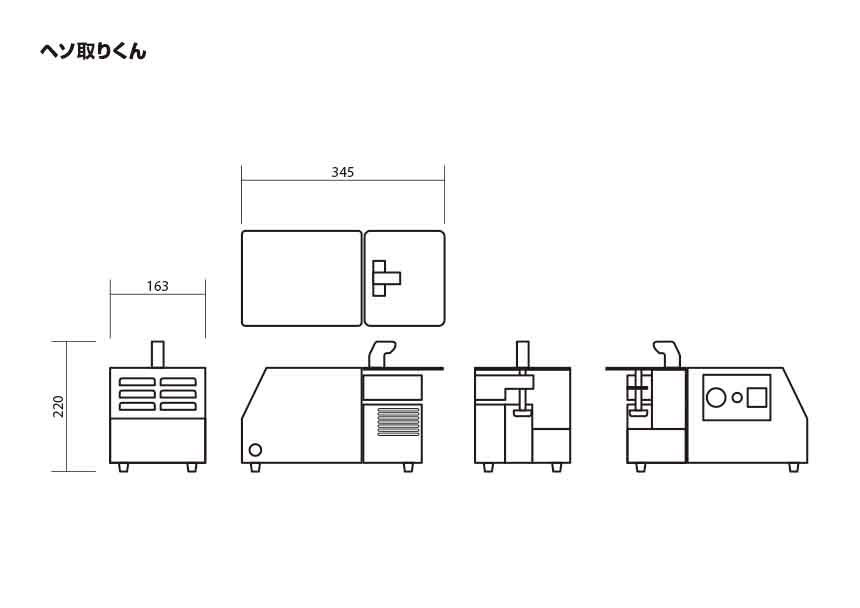

本体寸法図

本体寸法図

テクニカルデータ

本体幅 163mm
本体奥行き 345mm
本体高さ 220mm
本体重量 10kg
電源 AC100V 50/60Hz
定格消費電力 170W
定格電流 1.8A
定格時間 30分

※本機は、都合により仕様を変更する場合があります。

安全に関するご注意

本機の集塵部は研削により発生する粉塵を吸引する為の装置です。以下のような粉塵を吸引する恐れのある研削作業は行なわないでください。

  • 爆発性物質(粉塵爆発を起こす可能のある物を含む)
  • 引火性物質
  • 多量の火花を含んだ物質
  • 火種
  • 可燃性物質
  • 条件により危険な性質に変化する物質など

異なる物質の粉塵が混合する事により危険な物質に変化することがあります。粉塵の混合に伴う安全性が確認できない場合は同一機での共用使用は行なわないで下さい。

加工範囲に確実に収まるワークのみ使用可能です。加工範囲をはみ出すワークのバリ取りは、思わぬ怪我・機械故障の原因になりますので行なわないで下さい。

表面処理材のエッジバリ取り加工は納入先お客様と仕上品質(サビ・ブラシ跡等)について良く相談の上作業をして下さい。

アルミを加工する場合、吸着用ブロワ・集塵機を変更する場合があります。
