板金・シートメタル洗浄機
AUDEBU Racoon1000

洗浄機:AUDEBU Racoon1000(オーデブ・ラクーン1000)

AUDEBU Racoon1000(オーデブラクーン1000)は、板金ワークに付着した油や粉じん、指紋などの汚れを両面同時に除去する板金洗浄機(シートメタル洗浄機)です。

  • 水道水をそのまま使用で様々な材質に対応!
  • 温水+ジェット水流+ブラシのトリプル洗浄で
    油分・粉じんを除去
  • アルミや銅などの表面を変色させない
  • 乾燥ユニット付で拭き作業がいらない

バリ取りから洗浄までのボトルネック工程を
一気に機械化・短縮化

AUDEBU Racoon1000の主な特徴

洗浄液は水道水でOK!多様な金属に対応し、変色の心配なし

水道水をそのまま洗浄液として使用。特殊洗浄剤は不要で、環境に優しくコストも削減します。中性のため、アルミ、銅、真鍮、亜鉛メッキ鋼板も変色・腐食させません。

60℃の温水と組み合わせ、油分を効果的に除去。幅広い金属ワークを優しく確実に洗浄し、お客様の多様なニーズに応えます。

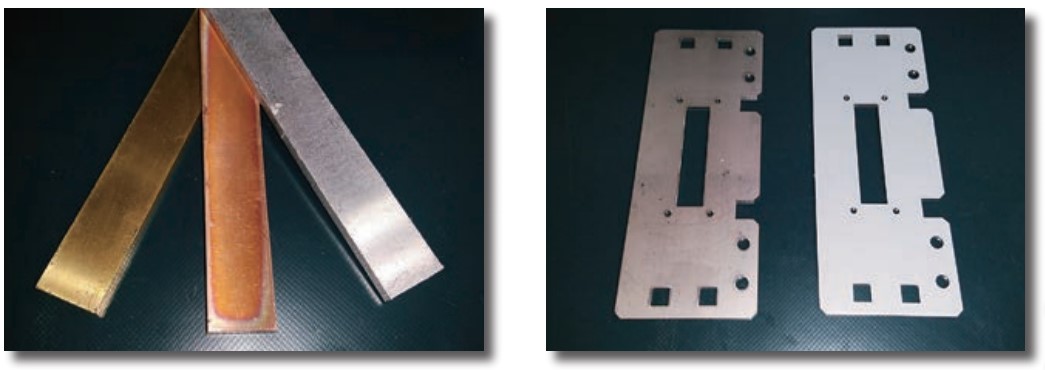

洗浄液は水道水=幅広い材質に対応

強力ブラシ洗浄で裏表の汚れを一掃!デリケートな加工品にも対応

洗浄・すすぎブラシを増強(5本→8本)し、ワークの裏表両面の油分・粉塵を効率的に除去します。

ジェット水流でタップ内部も徹底洗浄。さらに、製品表面に傷を残さない特殊ソフトブラシ採用で、亜鉛メッキ鋼板や成型加工品にも安心。パワフルかつ傷をつけない、洗浄ムラのない仕上がりを実現しました。

ブラシ洗浄

製品を優しく守る洗浄設計!ブラシ傷・搬送傷ゼロへ

お客様の大切な製品を傷つけずに洗浄するため、細部までこだわった設計です。洗浄部には、製品表面にブラシ痕を残さない特殊ソフト洗浄ブラシを採用。 デリケートな表面のワークも安心して洗浄できます。

さらに、ミニローラー搬送テーブルの採用により、洗浄後の製品搬出時に発生しやすい擦り傷を徹底的に防止。製品の品質を損なうことなく、美しさを維持します。

製品に優しい

仕様

本体寸法
本体幅 1700mm
本体奥行き 2050mm
本体高さ 1260mm
本体重量 900kg
コンベアベルト挿入高さ 940mm
加工物最大高さ 6mm
加工物最大幅 1000mm
最小ワークサイズ 120mm X 40mm
供給電圧 AC 200V 50/60Hz

※本機は、都合により仕様を変更する場合があります。

AUDEBU Racoon1000の製品紹介動画

AUDEBU Racoon1000その他の特徴

エコロジー

タンクに保温材を装着し、洗浄・すすぎ液加熱時のヒーター電力消費量を抑えました。筐体・機構部には長寿命かつリサイクルに適したステンレス材を使用しています。

エコロジー

オールインワンボディ

従来のRacoon800に比べ、Racoon1000は、最大ワーク幅が200mm拡大(800mm→1000mm)したにもかかわらず、マシン本体幅は400mm縮小(2100mm→1700mm)し、大物ワークや大量のワーク洗浄が短時間で可能になり、さらに省スペース化を実現しました。

オールインワンボディ

小物ワークに対応

より小さなワークの洗浄が可能となりました。
最小ワーク:120mm×40mm(Racoon800は150mm×40mm)
最小ワークよりも小さいワークについては、治具を使用することで、洗浄が可能です。

小物ワークに対応

豊富なオプション類

  • 油水分離装置(オイルスキマー)
  • ミストコレクター(機上設置タイプ)
  • シグナルタワー
  • バリ取り機連動仕様

安全に関するご注意

  • 作業中はマスク等を着用し、ミストまたは蒸気を吸引しないようご注意ください。
  • 粉じん・油を含んだ洗浄後の廃液はご使用になる地域の法令等に基づいて廃棄処理をお願いします。
  • 炭化水素系の洗浄液は使用できません。
  • 洗浄/すすぎ液タンクは高温になる場合が有りますので、やけどにご注意ください。
  • 回転しているコンベア・ローラーに手を触れないでください。コンベア・ローラーに手を巻き込まれるおそれが有ります。特に、加工中は注意して下さい。
  • 最大加工板厚以上のワークをセットしないでください。ワークが送りローラーに引っ掛かり機械が破損する場合が有ります。
  • 洗浄後ワークの仕上がりに関しましては納入先お客様と品質について打ち合わせの上作業願います。
  • 本機(AR-1002)は日本国内の法規に基づき製作されていますので、 日本国内でのみ使用して下さい。本機を日本国外で使用するときは、その国の安全法規を遵守する必要が有ります。
