洗浄機:AuDeBu Racoon800(オーデブ・ラクーン800)

洗浄機:AuDeBu Racoon800(オーデブ・ラクーン800)

特徴:洗浄機

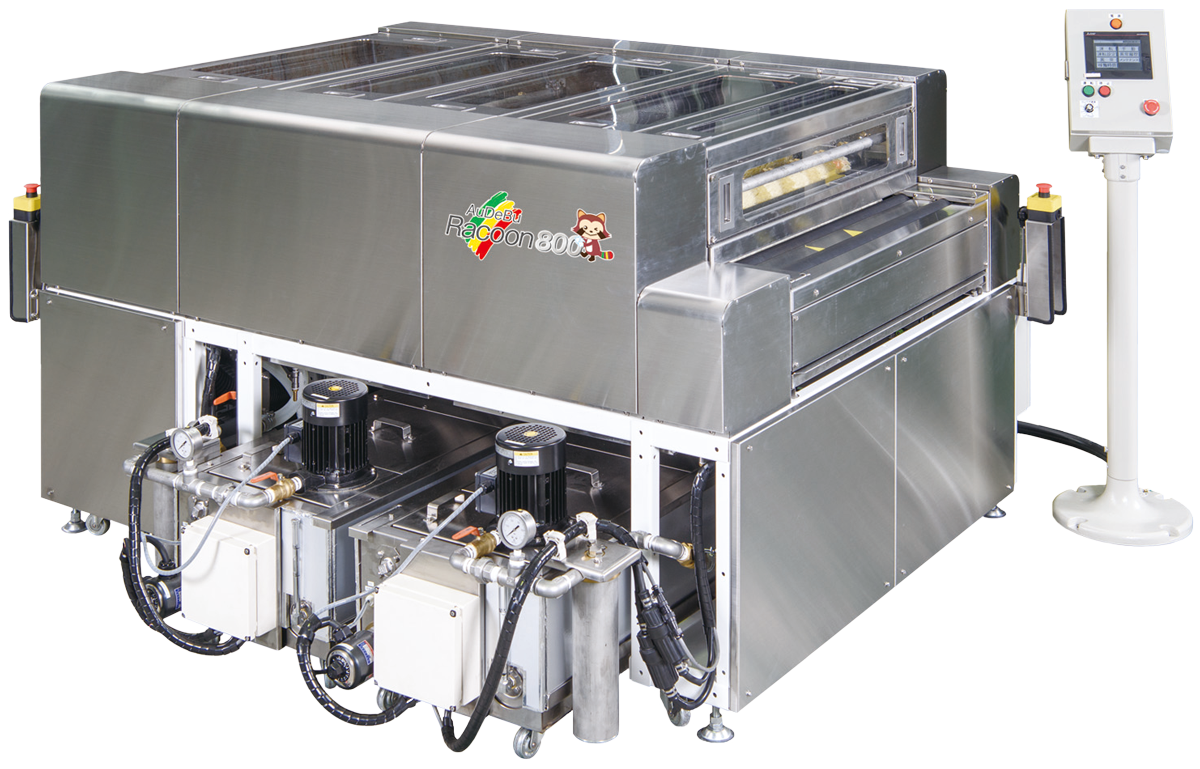

AuDeBu Racoon 800(オーデブ ラクーン 800)は、AuDeBu CX(オーデブ シーエックス)と連携させることで、粉塵拡散を防ぎながらワーク上下表面のジェットノズルによる高圧洗浄を1回通しで行える自動洗浄機です。これまで、生産ラインのボトルネック工程であった二大要因の一つ、バリ取り加工をクリアした今、残りの要因である洗浄工程も自動化して、ボトルネック工程をパーフェクトに解消します。ブランク材洗浄機にワイドタイプが登場!

カタログダウンロード

ブラシ洗浄

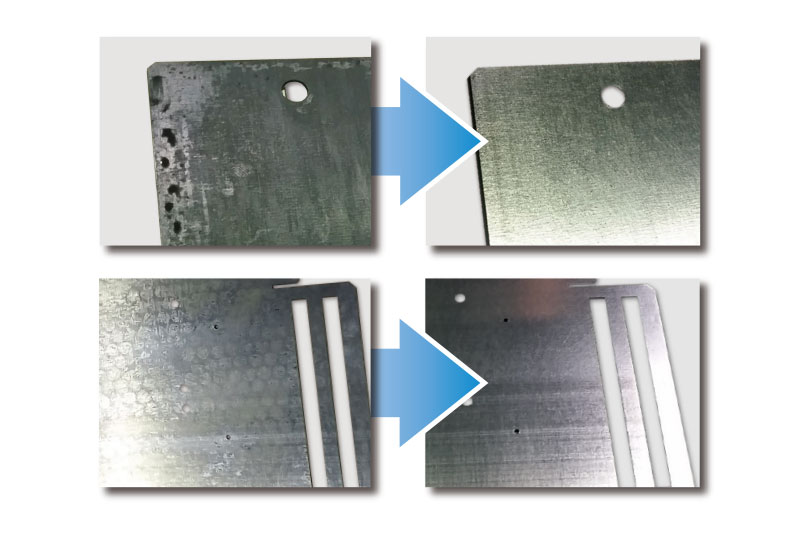

洗浄・すすぎ用ブラシ本数増(5本 ⇒ 8本)によりワークの裏表両面に付着した油分・粉塵の除去が効率的に可能です。ソフトタイプブラシの採用により亜鉛メッキ鋼板やバーリング・ダボ等成型加工品の洗浄も可能です。

高生産性

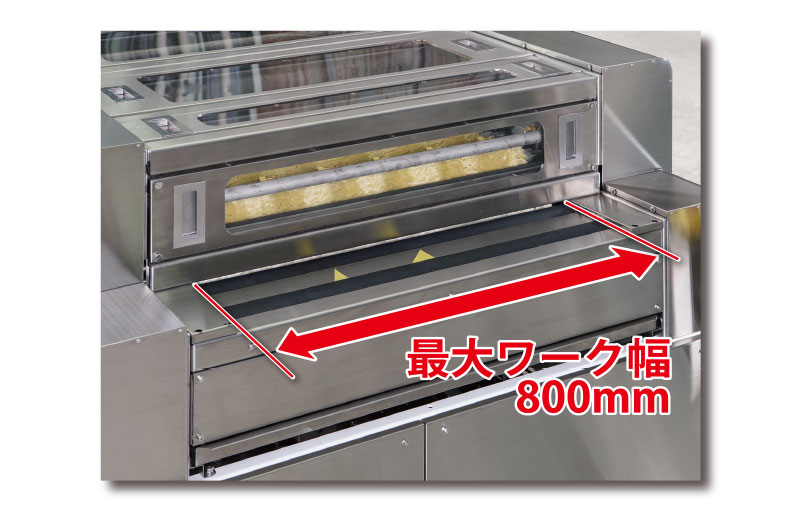

「最大ワーク幅800mm」従来の600幅洗浄機では洗浄できなかった大物ワークや大量のワーク洗浄が短時間で可能です。

オールインワンボディ

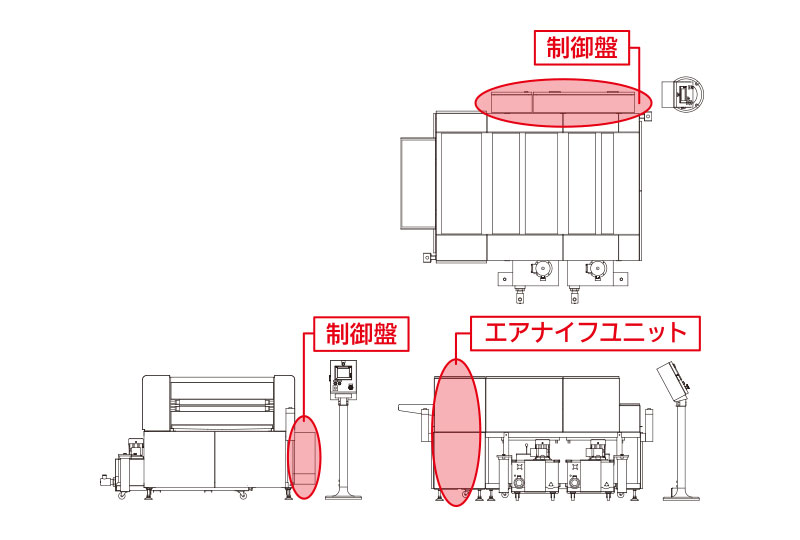

水切り用エアナイフユニット・制御盤を本体内部に収納する事により省スペース化を実現しました。

エコロジー

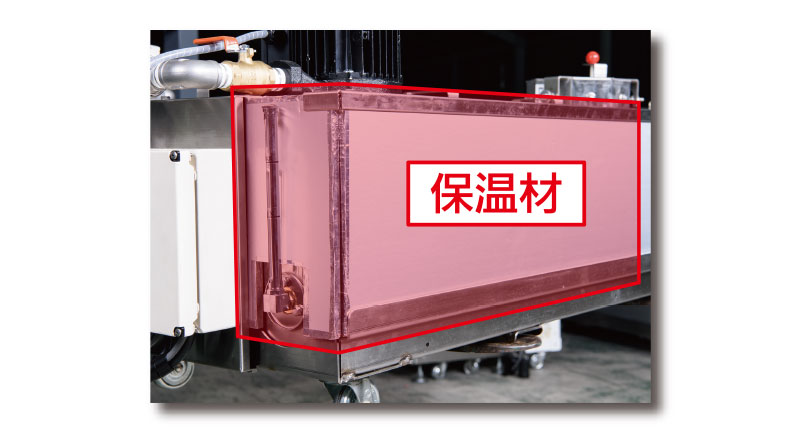

タンクに保温材を装着し、洗浄・すすぎ液加熱時のヒーター電力消費量を抑えました。筐体・機構部には長寿命かつリサイクルに適したステンレス材を使用しています。

製品に優しい

ソフトタイプ洗浄ブラシの採用により製品表面にブラシ痕をつけません。また、ミニローラー搬送テーブルの採用により製品搬出時の擦り傷を防止します。

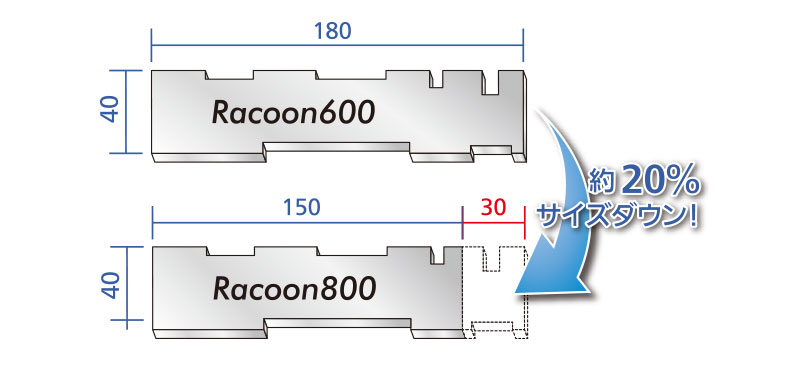

小物ワークに対応

小さなワークへの対応が可能になりました。
最小ワーク:150mm×40mm
(AuDeBu Racoon600は180mm×40mm)
さらに小さなワークは治具を使用して洗浄可能です。

豊富なオプション類

  • オイルスキマー
  • 別置ミストコレクター
  • シグナルタワー
  • バリ取り機連動仕様

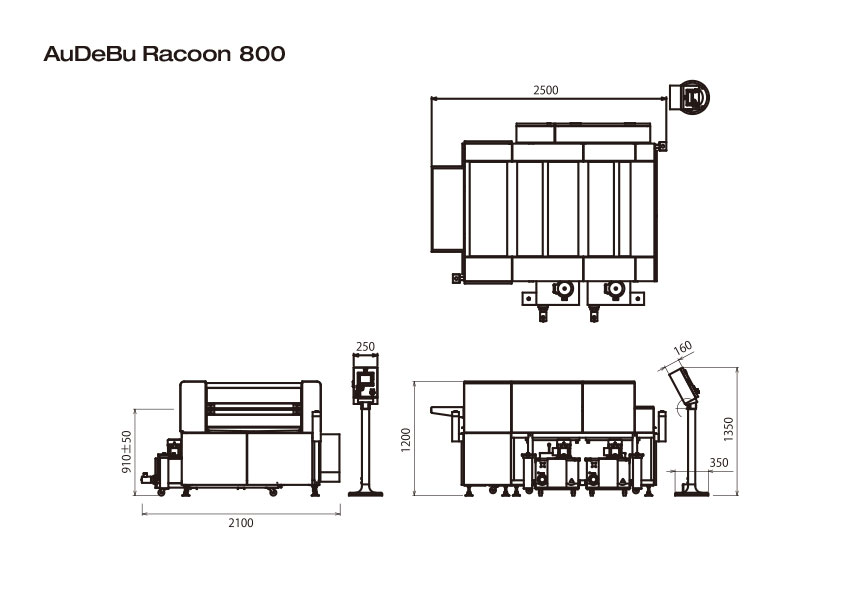

本体寸法

テクニカルデータ

本体幅 2100mm
本体奥行き 2500mm(エアーナイフ装置含む)
本体高さ 1350mm(操作盤含む)
本体重量 1030kg(エアーナイフ装置含む)
コンベアベルト挿入高さ 910mm±50mm
加工物最大高さ 6mm
加工物最大幅 800mm
最小ワークサイズ 150mm X 40mm
供給電圧 AC 200V 50/60Hz

※本機は、都合により仕様を変更する場合があります。

安全に関するご注意

  • 本機の集塵部は研削により発生する粉塵を吸引する為の装置です。以下のような粉塵を吸引する恐れのある研削作業は行なわないでください。
    • 爆発性物質(粉塵爆発を起こす可能のある物を含む)
    • 引火性物質
    • 多量の火花を含んだ物質
    • 火種
    • 可燃性物質
    • 条件により危険な性質に変化する物質など
  • 異なる物質の粉塵が混合する事により危険な物質に変化することがあります。粉塵の混合に伴う安全性が確認できない場合は同一機での共用使用は行なわないで下さい。
  • 長物短物ワークの搬入時の注意
    • 60mm X 1000mm などの短冊材をバリ取り機に搬入作業を行う時、本体テーブル面と平行にワークを入れてください。
    • ワークを平行に搬入し、テーブルとワークが接触し、ワーク吸着しているか確認の上、作業を進めてください。
    • 本体の入り口・出口側には案内ガイドか作業台を置き、作業をしてください。
    • ワークの先端をテーブル面から話して作業を行うと、ワークが飛ばされ非常に危険ですので、必ずワーク先端が吸着しているのを確認してください。
    • 表面処理材のエッジバリ取り加工は納入先お客様と仕上がり品質(サビ、キズ等)について良く相談してください。
